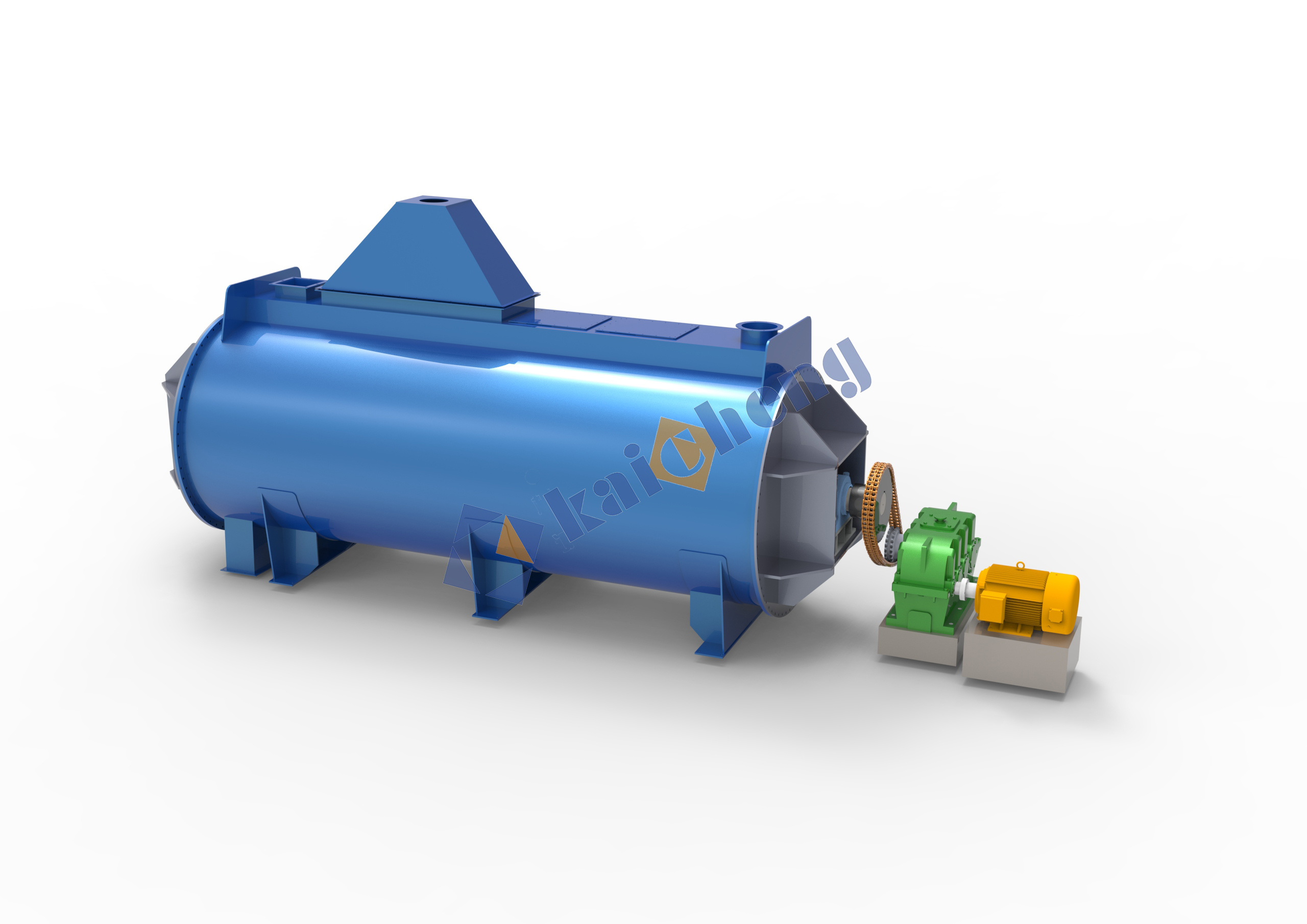

Горизонтальная дисковая сушилка
В настоящее время компания выпустила дисковую сушилку с максимальной площадью теплопередачи 518 квадратных метров. Имеет напыление из карбида вольфрама, устойчива к износу и коррозии, подходит для сушки высокоабразивных материалов. Материал подается в сушилку через подающее отверстие. Рабочая среда течет между обечайкой и полым валом. Тепло передается через рубашку, полый вал и полый диск, приваренный к валу. Материал косвенно нагревается и сушится. , и образующийся водяной пар собирается.В куполе сушилки газ-носитель выводится из сушилки. Полый диск перпендикулярен валу и не режет материал.Благодаря действию пропеллера/мешалки на край диска материал толкается и перемешивается, а поверхность сушки постоянно обновляется, тем самым достигая цели сушка.
Приложение к продукту:
Keywords: Горизонтальная дисковая сушилка
- Описание
- Принципиальная схема
- Параметр
- Результат
-
В настоящее время компания выпустила дисковую сушилку с максимальной площадью теплопередачи 518 квадратных метров. Имеет напыление из карбида вольфрама, устойчива к износу и коррозии, подходит для сушки высокоабразивных материалов.
Область применения горизонтальной дисковой сушилки:
Шлам (коммунальный, химический, бумажный, нефтяной и т. д.), остатки пищи, остатки лекарств, остатки вина, удобрения, смолы и т. д.
Принцип работы горизонтальной дисковой сушилки:
Материал подается в сушилку через подающее отверстие. Рабочая среда течет между обечайкой и полым валом. Тепло передается через рубашку, полый вал и полый диск, приваренный к валу. Материал косвенно нагревается и сушится. , и образующийся водяной пар собирается.В куполе сушилки газ-носитель выводится из сушилки. Полый диск перпендикулярен валу и не режет материал.Благодаря действию пропеллера/мешалки на край диска материал толкается и перемешивается, а поверхность сушки постоянно обновляется, тем самым достигая цели сушка.

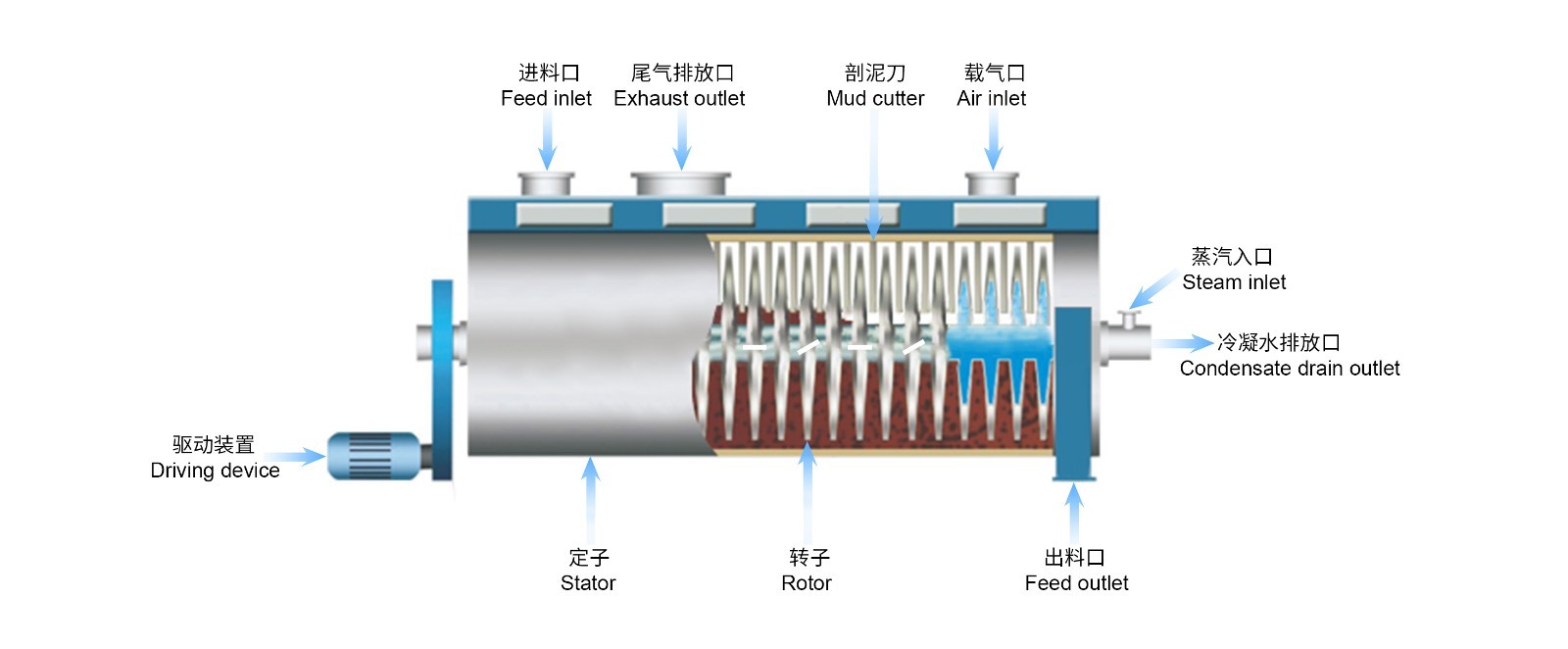

Компоненты горизонтальной дисковой сушилки: статор-ротор-приводное устройство.
Статор: Статор осушителя имеет приблизительно цилиндрическую форму, с куполом наверху для обеспечения объемного пространства для газа-носителя и водяного пара.Он также оснащен выпуском выхлопных газов и смотровым окном для облегчения обслуживания и ремонта оборудования. Торцевая пластина статора крепится к фланцу для облегчения обслуживания, а торцевая пластина также используется для фиксации подшипников ротора.
Ротор: Несущая часть всей сушилки, состоящая из полого вала и набора полых дисков. Для повышения прочности диска в полой внутренней полости в форме кольца расположены несколько групп опорных стержней. На внешнем крае диска установлен пропеллер/мешалка, которая одновременно продвигает и перемешивает материал.
Приводное устройство: оно состоит из встроенного редуктора, муфты, двигателя и т. д. и используется для медленного вращения ротора.
Характеристики продукта горизонтальной дисковой сушилки:
1. Нагрузка на систему небольшая, надежность высокая, непрерывная работа хорошая, может работать днем и ночью, подходит для длительной сушки большого объема материала.
2. Содержание кислорода, температура и количество пыли во время работы низкие, а безопасность системы хорошая.
3. Большая площадь теплопередачи, компактная конструкция, небольшие размеры и хорошая износостойкость.
4. Мало вспомогательного оборудования и простая система.
5. Установите порт подачи газа-носителя, который требует меньше вспомогательного воздуха и оборудования для очистки выхлопных газов.
6. Может использоваться в процессе полусушки или полной сушки.
7. Используйте низкосортный теплоноситель, насыщенный паром.
8. Прочная конструкция, меньше обслуживания, простота обслуживания и долговечность. -
-
序号/NO./серийный номер 设备规格/Equipment Specifications/Технические характеристики оборудования 蒸发量/Evaporation/Испарение 圆盘直径/Disk diameter/Диаметр диска 圆盘个数/Number of discs/Количество дисков 1 KCH-1835 0.8-0.9t/h 1.8 35 2 KCH-2040 0.9-1.2t/h 2.0 40 2 KCH-2055 1.5-2.0t/h 2.0 55 3 KCH-2060 2.5-3.0t/h 2.0 60 4 KCH-2265 3.2-3.5t/h 2.2 65 5 KCH-2270 4.5-5.0t/h 2.2 70 -
